新品簡介
CS19010局部放電測試儀是一款適用于高壓隔離集成電路（如光耦、磁耦、隔離放大器、隔離式數字通信芯片）、半導體高壓開關（如IGBT、MOSFET），高頻變壓器及高壓絕緣組件（如隔離基板）、低容值高壓電容器等器件局部放電和耐壓測試的綜合測量設備，可實現0.1kV~10kV范圍內耐壓測試和局部放電測試。
CS19010局部放電測試儀采用試品串聯耦合測量模式，測試方法符合通用局放測量標準GB/T7354-2018 （IEC60270：2000），同時也符合特定器件的局放測量標準，如光隔離器安全標準（IEC60747-5-5）、數字隔離器安全標準（IEC60747-17）、低電壓設備安全標準（IEC60664-1）、半導體開關組件標準（IEC 60747-15）等；具有自定義高壓輸出模式、多種測量條件合格判斷功能，用戶可根據需求柔性組合，實現0.01uA~1mA泄漏電流測量和1pC~10000pC局部放電測量，可滿足大多數集成隔離器件和高絕緣材料的產品品質測試需求。

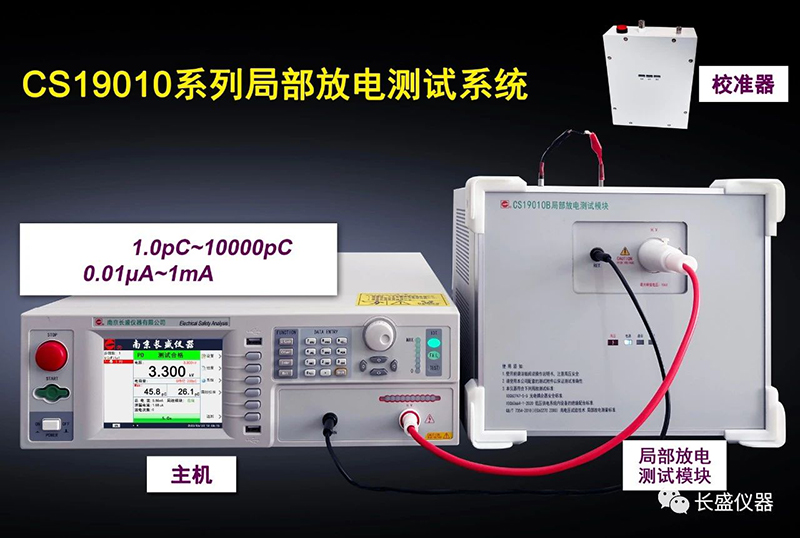

CS19010局部放電測試系統：
CS19010A主機、CS19010B局部放電測試模塊、CS19010C局部放電校準器
適用標準：
GB/T7354-2018（IEC60270：2000）、IEC60747-5-5、IEC60747-5-18、IEC60664-1

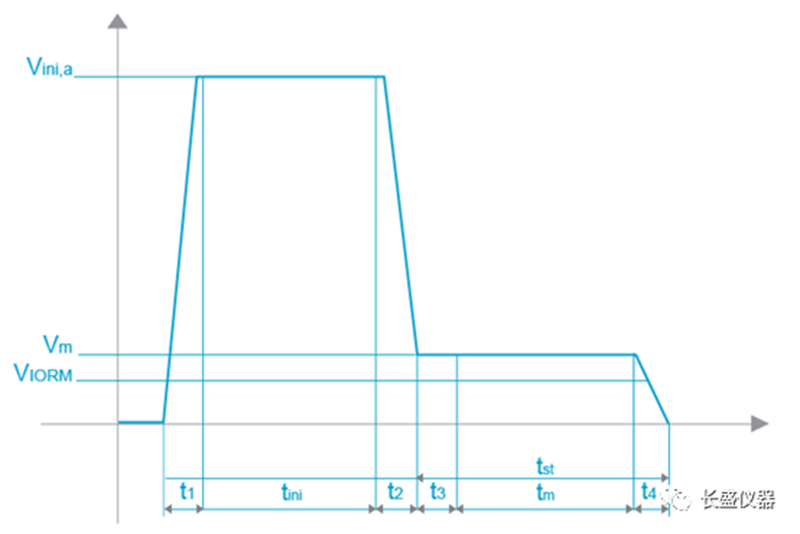

IEC60270：2000 method b1測試時序圖
產品特點
可用于外部電磁環境惡劣的工業現場，針對工廠生產線可能存在的強干擾，CS19010在常規噪聲抑制方法基礎上，還采用了多種提高測試準確度的方法：

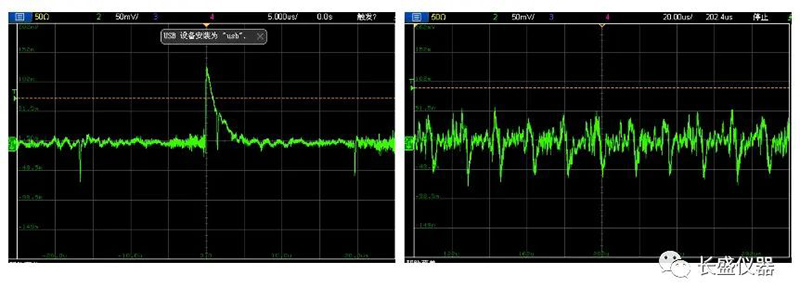

工業應用中的典型干擾
針對IEC60747-5-5提出的常規測試中100%檢測的需求，優化系統架構，以100ms刷新率高速實時顯示啟動測試后的最大放電量，當前測試周期的瞬時放電量、超過規定局放的次數等。
為適應局放檢測標準和研發的需求，CS19010可自定義高壓輸出模式，根據需求，任意波形分段，分別設置各段的上升時長、保持（測試）時長、下降時長、預置電壓、目標電壓、下降電壓等。
強大的局部放電辨識算法，具有單局放測量能力。
高可靠性，CS19010采用獨特的輸入單元保護電路，解決非接地的串聯耦合模式輸入低端易受干擾、被測品瞬間短路時的安全性問題。
局部放電校準器采用Lora無線通信，由局部放電測試儀界面設置參數并啟動校準，可配置脈寬、個數、周期、重復率等參數，校準啟動后自動調節增益、不需人為干預，一鍵完成，操作簡便。

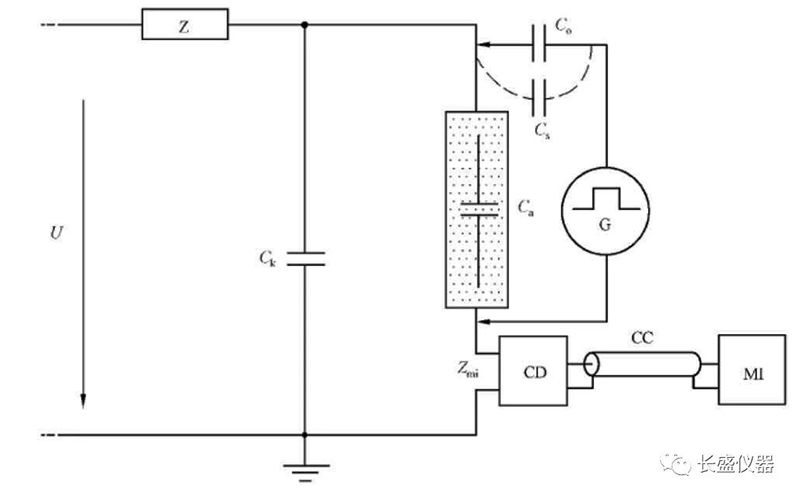

被測品串聯耦合測試回路

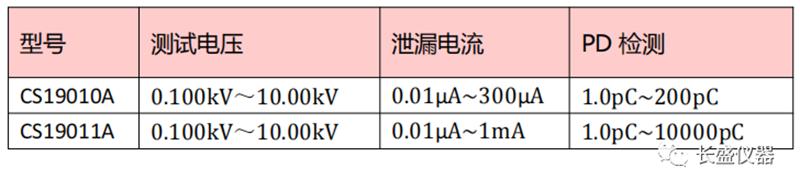

推薦選型
應用測試
CS19010局部放電測試儀的主要應用領域：（1）工業生產，依據相關標準在高壓器件（組件）生產過程中進行局部放電常規測試或現場診斷測試；（2）科學研究，對高壓絕緣材料進行局部放電特性研究或絕緣劣化過程研究。
測試對象：光耦、磁耦、隔離放大器、隔離式數字通信芯片、半導體高壓開關（如 IGBT、MOSFET），高頻變壓器、高壓絕緣組件（如隔離基板）、高壓電容器等。
